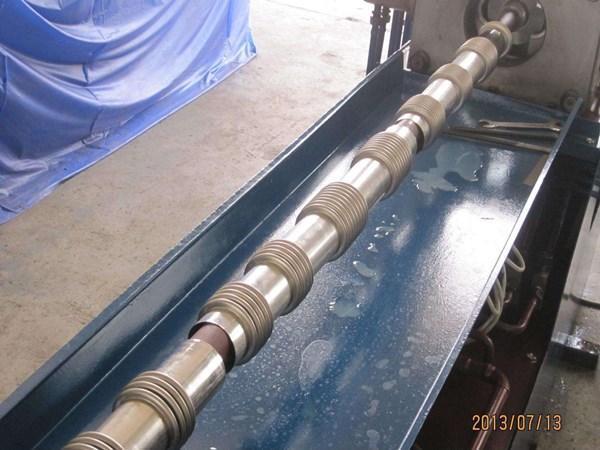

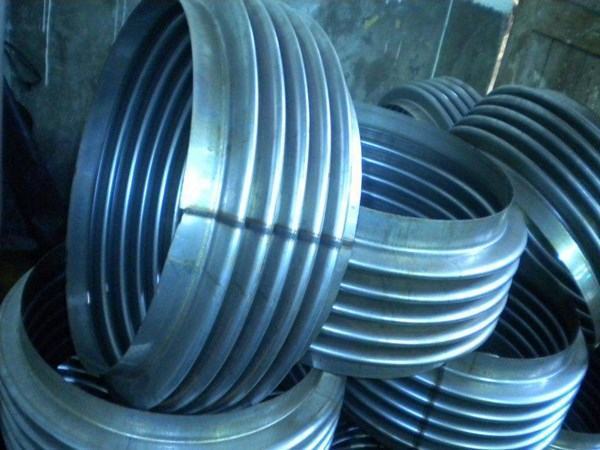

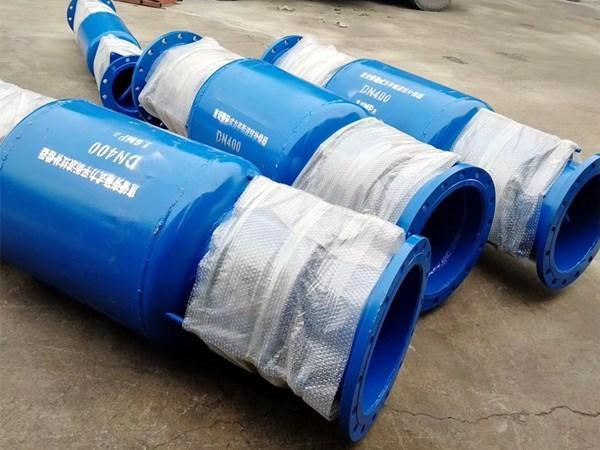

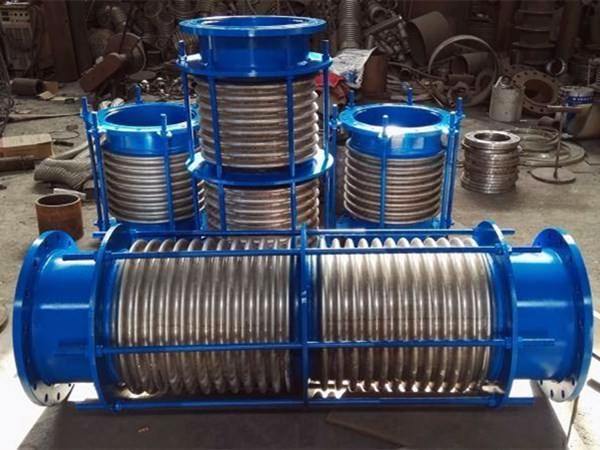

下面幾張是直埋波紋補償器圖片，包括直埋內壓和直埋外壓波紋補償器結構圖片，后面會講下直埋波紋補償器的結構圖和選擇方法以及直埋波紋補償器的優點。

直埋波紋補償器結構

直埋波紋補償器主要包括波紋管、外套管、接管、密封檔環、兩側檔環、橡膠密封圈等構成，在工作過程中根據波紋管壓縮吸收管道熱脹冷縮的收縮量。右側與外套焊接的密封檔環設置 YX、O 道橡膠圈與右接管之間產生二次密封。

右側接管工作表面采用采用特種硬質鍍層。防止地下水進入補償器外套對波紋管進行腐蝕，而且，波紋管經過長時間運行后，如有泄露，密封環與右接管形成的二次密封將會保證補償器整體滴水不漏。

密封結構使用可靠多道擠壓彈性自緊式密封，補償器自身具備防拉托、抗壓及抗扭矩的優勢，保證沒有泄露，并且二十年免維修。

該材料具有耐腐蝕，耐磨，抗撕裂，耐熱和抗老化的特性。適用溫度為-40°C -200°C，短工作溫度為280°C。具有良好的密封穩定性。

直埋波紋補償器選擇方法

在實踐中，管道系統和支撐系統更加復雜，給系統補償設計帶來了一定的困難。設計人員應根據系統的實際情況實現合理的設計，將復雜的管道系統劃分為典型的管段，然后選擇合適的管道補償器實現管道設計。

由于直埋管道的特殊性，不僅要考慮地形，地質，溫度，溫差，下沉等，還應根據管道介質選擇波紋管的材料。由于補償器，閥門和彎頭都是直埋管道中的薄弱環節。

泄漏發生后，施工量巨大，影響范圍廣。因此，在選擇直埋式管道補償器時，

首先要根據氯離子的腐蝕條件和介質溫度，選擇優質不銹鋼，補償量應有一定的余量，并且下沉應考慮管道，并應向補償器提供指南。支架確保了同軸度，延長了直埋式波紋補償器的使用壽命。

直埋波紋補償器的優點

通過以上分析，直埋式波紋補償器的設計充分考慮并實現了長壽命的安全運行。直埋式波紋補償器采用外側帶套筒的波紋管。外套的前端和接頭通過外端板固定焊接，外套的端板與導套焊接，伸縮接頭的外壁與導套滑動連接。

該管由鍍硬鉻制成，并具有防拉結構。直埋式波紋管補償器實現了液壓缸與推拉桿的巧妙結合，結構新穎，制造工藝也非常方便，波紋管補償器的產品性能更高，質量更好。

直埋式波紋補償器實現了伸縮結構的多密封結構，具有良好的密封性能，避免了腐蝕的影響，實現了軸向補償?shù)牧己猛S性，并具有合理的導向性。

直埋式波紋補償器是由管道中介質的溫度和壓力與管道安裝和操作期間的環境溫度之間的差異引起的熱膨脹和收縮的物理反應。如果通用補償器沒有補償動作，則管道將無法正常運行，因此補償器處于壓力之下。

管道起著關鍵作用，補償量是補償器和管道的核心焦點。補償器對不同介質管道的補償要求也不同。例如，使用補償器補償供水管道和消防管道的數量基本上固定在3-5CM。特殊管道對補償金額的要求不同。

此時，有必要參考設計方案，根據實際使用情況計算管道補償量的準確數量。這些因素所需的物理伸縮式補償器的數量允許管道安全穩定地運行。
